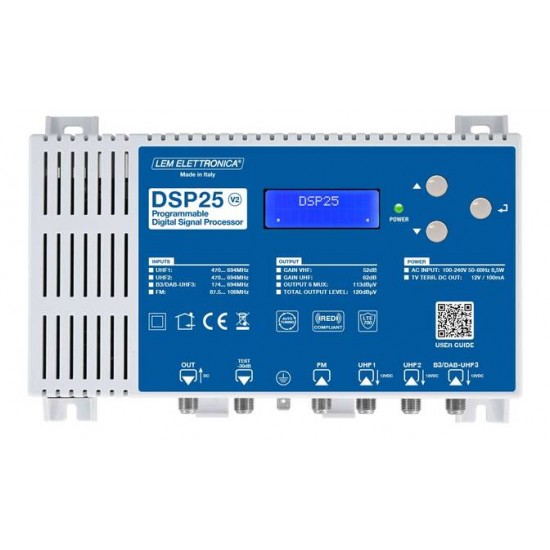

LEM DSP25 V2

DSP25 V2 je kompaktní programovatelný zesilovač s digitálním zpracováním kanálů DVB-T a DVB-T2, navržený s důrazem na vynikající poměr ceny a výkonu. Je ideální volbou pro široké spektrum aplikací – od anténních rozvodů v rodinných domech až po menší bytové domy. Disponuje čtyřmi vstupy pokrývajícími pásma FM, BIII/DAB a UHF s integrovanou ochranou proti rušení LTE700/4G/5G.

Zesilovač zpracovává až 32 programovatelných digitálních filtrů s vysokou selektivitou a umožňuje konverzi kanálů. Výstupní spektrum je díky funkci AutoTuning možné vyrovnat zcela automaticky jediným stisknutím tlačítka.

Klíčové vlastnosti

• 24-znakový podsvícený LCD displej pro snadné nastavení
• Až 32 vysoce selektivních filtrů s AGC
• Selektivita filtrů ≥50 dB na sousedních kanálech
• Vstupní předzesilovače s nízkým šumem (15 dB) na každém vstupu
• Automatické programování funkcí AutoTuning
• Manuální programování přes displej
• Ochranný filtr LTE700/4G/5G na UHF vstupech
• Montáž na DIN lištu nebo na zeď
• Vestavěný napájecí zdroj
• Možnost vzdáleného napájení přes koaxiální kabel
• Certifikace RED, záruka 5 let

Programování a ovládání

DSP25 nabízí dva způsoby konfigurace. Při manuálním programování jsou všechny parametry přístupné přímo přes velký podsvícený LCD displej, čitelný i v náročných světelných podmínkách. Funkce AutoTuning umožňuje plně automatické naprogramování – po jejím spuštění zesilovač naskenuje všechny vstupy, detekované kanály a muxy automaticky vyfiltruje a vyrovná na dokonale plochý a bezrušivý výstupní spektrum.

Vstupní předzesilovače

Každý vstup je vybaven nízkošumovým předzesilovačem se ziskem 15 dB, který lze aktivovat nezávisle podle potřeby. Díky tomu je možné přijímat i velmi slabé signály bez nutnosti použití aktivních antén nebo externích předzesilovačů.

Montáž a napájení

Zesilovač lze upevnit na DIN lištu pomocí integrovaného adaptéru, nebo klasicky na zeď. V případech, kdy není dostupná síťová zásuvka, lze přístroj napájet vzdáleně přes koaxiální kabel z výstupu zesilovače. Externí napájecí zdroj a koaxiální napěťový inserter se prodávají samostatně.

Hlavní technické parametry

• Počet vstupů: 4 (1× FM, 1× BIII/DAB/UHF, 2× UHF)
• Frekvenční rozsah vstupů: FM 87–108 MHz, BIII 170–230 MHz, DAB 170–240 MHz, UHF 470–694 MHz
• Ochrana LTE: LTE700 / 4G / 5G
• Počet kanálových filtrů: 32 (s možností konverze kanál–kanál)
• Rozsahy vstupní úrovně: FM 35–90 dBµV, DAB 35–90 dBµV, BIII 45–110 dBµV, UHF 45–100 dBµV
• Zisk FM předzesilovače: −10 / +10 dB (zap./vyp.)
• Zisk BIII/DAB předzesilovače: +16 / 0 dB (zap./vyp.)
• Zisk UHF předzesilovače: +16 / 0 dB (zap./vyp.)
• Rozsah AGC (BIII/DAB–UHF): 40 dB
• Selektivita digitálních filtrů: ≥50 dB (sousední kanály)
• Zisk VHF: 52 dB
• Zisk UHF: 62 dB
• Rozsah výstupní úrovně: 94–114 dBµV
• Nastavitelný sklon BIII/DAB: 0 až −10 dB
• Nastavitelný sklon UHF: 0 až −10 dB
• Max. celková výstupní úroveň: 120 dBµV (IM3 DIN 45004B – 60 dBc)
• Max. výstupní úroveň při 6 MUX: 113 dBµV
• Zpětný útlum vstup/výstup: >12 dB
• Testovací výstup: 1× (−30 dB)
• Vzdálené napájení BIII/DAB–UHF: 12 V DC / 100 mA
• Napájení přístroje: 100–240 V AC, 50–60 Hz, max. 8,5 W
• Provozní teplota: −5 až +50 °C
• Rozměry: 217 × 145 × 45 mm
